Čerpacie stanice AS-PUMP

Malá čerpacia stanica pre rodinné domy a prevádzky

Osadenie čerpacej stanice

Veľká čerpacia stanica pre polyfunkčný objekt

Osadenie čerpacej stanice

Osadenie čerpacej stanice

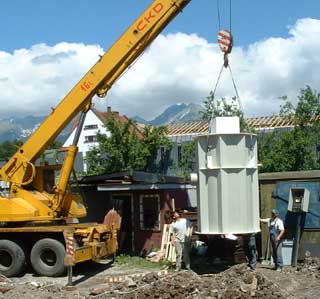

Inštalácia veľkej čerpacej staniceSú určené pre čerpanie odpadových, dažďových a spodných vôd , prípadne ďalších kvapalín. Sú vyrábané z polypropylénu, z čoho vyplýva i rozsah použitia týkajúci sa chemickej odolnosti. Nie sú vhodné pre čerpanie horľavých kvapalín I.-II. triedy. Na želanie môžeme dodať nádrže s potvrdením o hygienickej nezávadnosti pre potravinárske účely. Šachty je možné zabudovať do terénu (vyhotovenie E - samonosné, EB - pre obetónovanie), alebo do technických podlaží budov, pivníc, pomocných stavieb a podobne ako voľne stojace na podlahe (vyhotovenie F).

Vyhotovenie šachiet:

Štandardne sú vyrábané šachty o priemeroch 800,1000,1500 a 2000 mm a výškach H = 1500, 2000, 2500 a 3000 mm. Vo väčšine prípadov sú k šachte dodávané vstupné komínky o rozmeroch 600 x 600 mm a výške Vn = 330 mm. Na vstupný komínok je možné osadiť buď nerezový poklop (s odvetraním), alebo liatinový poklop (triedy B do 125 kN).

Vybavenie šachiet:

Šachty sú dodávané kompletné vrátane vystrojenia potrubnými rozvodmi, armatúrami a elektroinštaláciou. Prívodný kábel elektrickej energie je súčasťou stavebnej dodávky. Výšku, priemer a materiál potrubia vtoku a odtoku dodávame podľa podmienok a želania zákazníka. Štandardne sú dodávané čerpadlá SIGMA a KSB (viď tabuľku technických charakteristík). Tieto čerpadlá sú väčšinou dodávané i so spúšťacím zariadením. Na želanie je možné dodať i iné vybavenie. Nádrž je možné vybaviť jedným alebo dvoma čerpadlami. Spolu so šachtou je dodávaný i rozvádzač vrátane riadiacej elektroniky.

Schéma

AS PUMP schéma

Orientačný cenník čerpacích šachiet AS-PUMP (bez technológie a príslušenstva)

Ceny sú v €, bez DPH, fco výrobňa, platnosť od 1.1.2009

Typové označenie čerpacej šachty AS PUMP pre obetónovanie

Vnútorné rozmery   D x H (mm)

Vonkajšie rozmery      D x H (mm)

Cena telesa šachty (€)

Vstupný rebrík (€)

AS – PUMP EB 600 / 1500

600 x 1500

800 x 1500

615,-

50,-

AS – PUMP EB 600 / 2000

600 x 2000

800 x 2000

715,-

70,-

AS – PUMP EB 600 / 2500

600 x 2500

800 x 2500

815,-

90,-

AS – PUMP EB 600 / 3000

600 x 3000

800 x 3000

915,-

110,-



AS – PUMP EB 800 / 1500

800 x 1500

1000 x 1500

700,-

50,-

AS – PUMP EB 800 / 2000

800 x 2000

1000 x 2000

800,-

70,-

AS – PUMP EB 800 / 2500

800 x 2500

1000 x 2500

900,-

90,-

AS – PUMP EB 800 / 3000

800 x 3000

1000 x 3000

1 030,-

100,-



AS – PUMP EB 1000 / 1500

1000 x 1500

1200 x 1500

765,-

50,-

AS – PUMP EB 1000 / 2000

1000 x 2000

1200 x 2000

930,-

70,-

AS – PUMP EB 1000 / 2500

1000 x 2500

1200 x 2500

1 070,-

90,-

AS – PUMP EB 1000 / 3000

1000 x 3000

1200 x 3000

1 230,-

100,-



AS – PUMP EB 1500 / 1500

1500 x 1500

1700 x 1500

1 230,-

50,-

AS – PUMP EB 1500 / 2000

1500 x 2000

1700 x 2000

1 470,-

70,-

AS – PUMP EB 1500 / 2500

1500 x 2500

1700 x 2500

1 660,-

90,-

AS – PUMP EB 1500 / 3000

1500 x 3000

1700 x 3000

1 830,-

100,-



AS – PUMP EB 1000 / 3000

2000 x 1500

2200 x 1500

1 580,-

50,-

AS – PUMP EB 1000 / 3000

2000 x 2000

2200 x 2000

1 850,-

70,-

AS – PUMP EB 1000 / 3000

2000 x 2500

2200 x 2500

2 125,-

90,-

AS – PUMP EB 1000 / 3000

2000 x 3000

2200 x 3000

2 390,-

100,-

    Príslušenstvo k čerpacím šachtám AS - PUMP

Vstupný komín s plastovým poklopom D = 600 mm, Vn  do 500 mm, 600 x 6000 x 5000 mm

185,-

Vstupný komín s plastovým poklopom D = 800 mm, Vn  do 500 mm, 600 x 800 x 500 mm

250,-

Technologické vystrojenie vrátane spúšťacieho zariadenia pre každé 1 fázové čerpadlo do 2“

490,-

Technologické vystrojenie vrátane spúšťacieho zariadenia pre každé 3 fázové čerpadlo do 2“

570,-

Technologické vystrojenie bez spúšťacieho zariadenia pre každé 1 fázové čerpadlo do 2“

300,-

Technologické vystrojenie bez spúšťacieho zariadenia pre každé 1 fázové čerpadlo do 2“

400,-

Elektrorozvádzač pre jedno čerpadlo 1 fázové

235,-

Elektrorozvádzač pre jedno čerpadlo 3 fázové

370,-

Elektrorozvádzač pre dve čerpadlá 1 fázové

830,-

Elektrorozvádzač pre dve čerpadlá 3 fázové

995,-

*Dodávané značky čerpadiel v čerpacích šachtách: KSB, ABS, ZENIT, SIGMA, WILO, GRUNDFOS – ceny na vyžiadanie

Celková suma vybratých súčastí predstavuje cenu čerpacej šachty AS – PUMP včítane kompletizácie s napojením čerpadiel /kompletne vystrojená šachta/ vo výrobnej prevádzke dodávateľa. V prípade kompletizácie na mieste osadenia účtujeme príplatok 250 Sk/hod.

Každú požiadavku na čerpaciu šachtu je potrebné pred objednávkou konzultovať a technicky upresniť. Na základe presne vyšpecifikovanej požiadavky Vám vypracujeme cenovú ponuku a konkrétne obchodné, dodacie a záručné podmienky. Súčasťou dodávky sú projekčné a inštalačné podklady, certifikát kvality, nepriepustnosti a záručný list na šachtu a jej technologické vybavenie..

Dotazník pre návrh čerpacej stanice Tu
